Exposicion del circuito integrado
Circuito integrado
Un circuito integrado (CI), también conocido como chip o microchip, es una pastilla pequeña de material semiconductor, de algunos milímetros cuadrados de área, sobre la que se fabrican circuitos electrónicos generalmente mediante fotolitografía y que está protegida dentro de un encapsulado de plástico o cerámica. El encapsulado posee conductores metálicos apropiados para hacer conexión entre la pastilla y un circuito impreso.
Como funciona
—La principal función de un circuito integrado es simplificar una función eléctrica en un solo encapsulado. En pocas palabras, en el nombre lo dice Circuito "Integrado", Todo un Circuito eléctrico dentro de uno (resistencias, transistores, diodos..etc.), que por su pequeño tamaño y la gran cantidad que se conectan es preferible tenerlo en un solo encapsulado que solo tenga terminales para usarlo y no dañarlo.
Características
—Este Circuito Integrado (C.I.) es para los experimentadores y aficionados un dispositivo barato con el cual pueden hacer muchos proyectos. Este temporizador es tan versátil que se puede utilizar para modular una señal en Amplitud Modulada (A.M.)
—Está constituido por una combinación de comparadores lineales, flip-flops (biestables digitales), transistor de descarga y excitador de salida.
—
—Las tensiones de referencia de los comparadores se establecen en 2/3 V para el primer comparador C1 y en 1/3 V para el segundo comparador C2, por medio del divisor de tensión compuesto por 3 resistencias iguales R. En el gráfico se muestra el número de pin con su correspondiente función
https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgLnCNEakLMK2Bau_mJ1CVI8QkGemUTdDatQ4cauCJNzjwPvV7VEYBcZ5Vb-W9Ako9zO_86pM1BeCXcthgn25O3zbkmE9sJNtfKh5BkDVZGvvdVy5iIPz8WAPQzj0vl46CeFWFlyU8TptDx/s1600/circuito-integrado-acondicionador-de-senal-para-sensor-362573.jpg
Resumen del Sena
JUSTIFICACIÓN:
EL SENA ofrece el programa: MANTENIMIENTO DE EQUIPOS DE COMPUTO, basados en el amplio mercado que presenta, el país ya que la evolución tecnológica hace más frecuente la aplicación de sistemas de computo, al mismo tiempo esto implica que en el mercado laboral se presenten cupos de empleo para personas capacitadas en esta materia, convirtiéndose así una buena elección para mejorar nuestra hoja de vida.
Este programa tiene varias competencias a desarrollar y el logro de ellas forma una persona muy capacitada en cuanto a mantenimiento de cómputo; en la prevención, predicción y corrección que prolongue el funcionamiento de estos equipos, aunque para ello estas personas deben estar dispuestas a ser auto criticas, a tener un muy buen nivel de lectura, escucha y habla en el idioma ingle o adquirirlo en el proceso, a llevar proyectos a cabo, a trabajar en equipo y manejar herramientas informáticas relacionadas ya que todas estas competencias que son mínimas los llevará a no solo obtener el título de este programa si no también a ser mejores personas.
Este programa tiene varias competencias a desarrollar y el logro de ellas forma una persona muy capacitada en cuanto a mantenimiento de cómputo; en la prevención, predicción y corrección que prolongue el funcionamiento de estos equipos, aunque para ello estas personas deben estar dispuestas a ser auto criticas, a tener un muy buen nivel de lectura, escucha y habla en el idioma ingle o adquirirlo en el proceso, a llevar proyectos a cabo, a trabajar en equipo y manejar herramientas informáticas relacionadas ya que todas estas competencias que son mínimas los llevará a no solo obtener el título de este programa si no también a ser mejores personas.
http://1.bp.blogspot.com/-
p5QhwDKa0Kk/T3X__gD43PI/AAAAAAAAAAg/6nNgVUxzpqI/s1600/sena.jpg
p5QhwDKa0Kk/T3X__gD43PI/AAAAAAAAAAg/6nNgVUxzpqI/s1600/sena.jpg
¿Que tiene la torre:
· Tarjeta RAM
· Sound CARD
· Los disipadores
· Fuente de poder
· Correas de datos
· Disco duro
· Un conector serial puerto
Impresora
mouse
Teclado
Pantalla
USB
· Circuito integrado
· Procesador
· Unidad de CD
Desensamble de la torre informe
1. Quitamos la fuente de poder
2. Después quitamos la unidad de CD
3. Después quitamos las correas de datos con mucho cuidado para no doblar los pines.
4. Le quitamos la bandeja
5. Le quitamos el cubrí vaia
6. Después quitamos el disco duro IDE.
7. Después quitamos la aseguradora de la tarjeta madre.
8. Después sacamos la tarjeta madre con cuidado.
9. Quitamos el conector FRENTAL.
10.Quitamos la unidad de disquete.
Ensamble de la torre informe
1. Entro la tarjeta madre y la aseguro.
2. Después coloco la sound card y la aseguramos.
3. Metemos el disco duro.
4. Después metemos la fuente de poder.
5. Metemos la unidad de CD.
6. Colocamos la cubrí vaia del disco duro.
7. Conectamos las correas de datos con mucho cuidado para no doblarlos pines.
8. Ponemos la unidad de disquete.
9. Conectamos el conector frental.
UNIDADES DE ALMACENAMIENTO
PS/2: El conector PS/2 o puerto PS/2 toma su nombre de la serie de ordenadores IBM Personal System/2 que es creada por IBM en 1987, y empleada para conectar teclados y ratones. Muchos de los adelantos presentados fueron inmediatamente adoptados por el mercado del PC, siendo este conector uno de los primeros.
El conector PS/2 no se clasifica en la partida 8517 del arancel de aduanas.
USB: Estas memorias se han convertido en el sistema de almacenamiento y transporte personal de datos más utilizado, desplazando en este uso a los tradicionales disquetes y a los CD. Se pueden encontrar en el mercado fácilmente memorias de 1, 2, 4, 8, 16, 32, 64, 128, 256, 512 GB, y hasta 1 TB.1 Las memorias con capacidades más altas pueden aún estar, por su precio, fuera del rango del "consumidor doméstico". Esto supone, como mínimo, el equivalente a 180 CD de 700 MB o 91 000 disquetes de 1440 KiB aproximadamente.

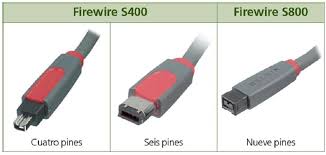

FIREWIRE: Publicado en 2000. Duplica aproximadamente la velocidad del FireWire 400, hasta 786.5 Mbps con tecnología semi-duplex, cubriendo distancias de hasta 100 metros por cable. Firewire 800 reduce los retrasos en la negociación, utilizando para ello 8b10b (código que codifica 8 bits en 10 bits, que fue desarrollado por IBM y permite suficientes transiciones de reloj, la codificación de señales de control y detección de errores. El código 8b10b es similar a 4B/5B de FDDI (que no fue adoptado debido al pobre equilibrio de corriente continua), que reduce la distorsión de señal y aumenta la velocidad de transferencia. Así, para usos que requieran la transferencia de grandes volúmenes de información, resulta muy superior al USB 2.0. Posee compatibilidad retroactiva con Firewire 400 utilizando cables híbridos que permiten la conexión en los conectores de Firewire400 de 6 pines y los conectores de Firewire800, dotados de 9 pines. No fue hasta 2003 cuando Apple lanzó el primer uso comercial de Firewire800.
HDMI: es una norma de audio y vídeo digital cifrado sin compresión apoyada por la industria para que sea el sustituto del euroconector. HDMI provee una interfaz entre cualquier fuente de audio y vídeo digital como podría ser un sintonizador TDT, un reproductor de Blu-ray, un Tablet PC, un ordenador (Microsoft Windows,Linux, Apple Mac OS X, etc.) o un receptor A/V, y monitor de audio/vídeo digital compatible, como un televisor digital (DTV).
LPT/1: Un puerto paralelo es una interfaz entre una computadora y un periférico, cuya principal característica es que los bits de datos viajan juntos, enviando un paquete de byte a la vez. Es decir, se implementa un cable o una vía física para cada bit de datos formando un bus. Mediante el puerto paralelo podemos controlar también periféricos como focos, motores entre otros dispositivos, adecuados para automatización.
El cable paralelo es el conector físico entre el puerto paralelo y el dispositivo periférico. En un puerto paralelo habrá una serie de bits de control en vías aparte que irán en ambos sentidos por caminos distintos.
En contraposición al puerto paralelo está el puerto serie, que envía los datos bit a bit por el mismo hilo.
COM: Un puerto serie o puerto serial es una interfaz de comunicaciones de datos digitales, frecuentemente utilizado por computadoras y periféricos, donde la información es transmitida bit a bit enviando un solo bit a la vez, en contraste con el puerto paralelo que envía varios bits simultáneamente.1 La comparación entre la transmisión en serie y en paralelo se puede explicar usando una analogía con las carreteras. Una carretera tradicional de un sólo carril por sentido sería como la transmisión en serie y una autovía con varios carriles por sentido sería la transmisión en paralelo, siendo los vehículos los bits que circulan por el cable.
http://upload.wikimedia.org/wikipedia/commons/thumb/1/14/SerialPort_ATX.jpg/250px-SerialPort_ATX.jpg
RED: Una red de computadoras, también llamada red de ordenadores, red de comunicaciones de datos o red informática, es un conjunto de equipos informáticos y software conectados entre sí por medio de dispositivos físicos que envían y reciben impulsos eléctricos, ondas electromagnéticas o cualquier otro medio para el transporte de datos, con la finalidad de compartir información, recursos y ofrecer servicios.1
Como en todo proceso de comunicación se requiere de un emisor, un mensaje, un medio y un receptor. La finalidad principal para la creación de una red de computadoras es compartir los recursos y la información en la distancia, asegurar la confiabilidad y la disponibilidad de la información, aumentar la velocidad de transmisión de los datos y reducir el costo general de estas acciones.2 Un ejemplo es Internet, la cual es una gran red de millones de computadoras ubicadas en distintos puntos del planeta interconectadas básicamente para compartir información y recursos.
La estructura y el modo de funcionamiento de las redes informáticas actuales están definidos en varios estándares, siendo el más importante y extendido de todos ellos el modelo TCP/IP basado en el modelo de referencia OSI. Este último, estructura cada red en siete capas con funciones concretas pero relacionadas entre sí; en TCP/IP se reducen a cuatro capas. Existen multitud de protocolos repartidos por cada capa, los cuales también están regidos por sus respectivos estándares.3
http://chr23.files.wordpress.com/2011/07/dsl_re7.gif
Proceso de desensamble de la torre.
Materiales:
- Destornilladores
- Manilla antiestetica
- Lugar amplio
- Cinta
- Caja para cuadrar los tornillos
- Papel y lapiz
En la clase de ensamble y desensamble de la torre las unicas herramientas necesarias y que utilizamos fueron destornilladores tanto de pala como de estrella como podemos observar en la imagen, es muy importante la posición de la torre ya que nos puede facilitar o complicar este proceso del desensamble, la posición más adecuada y la cual nos facilitara el trabajo consiste en colocar la torre en forma vertical.
Otro aspecto muy importante a la hora de desensamblar una torre, es hacerlo de una manera no brusca ala hora de desatornillar los tornillos, es decir no forsando a los tornillos para que salgan de su rosca, también hay que tener mucha precaución y es coger un sítio donde ubicar los tornollos que quitamos para que en el proceso del ensable no nos falten tornillos.
En esta imagen, podemos observar uno de los elementos que componen la torre, estos elementos son molex y minimolex, estos molex y minimolex son los encargados de brindar o conducir la energía generada por la fuente de poder a los distintos componentes de la torre.
En esta imagen podemos obervar, el monento en que se está bajando el disco duro de la torre, es muy importante saber como cojer el disco duro, ya que si lo cojemos de una forma incorrecta este podría dañarse, también a la hora de bajarlo se debe analizar la manera en que sale, en la imagen anterior, se debía presionar el boton amarillo y luego halar hacia afuera, la función del disco duro es almacenar los progamas y sistemas operativos del PC y tenerlos disponibles para que el procesador los ejecute.
En esta imagen podemos observar, la fuente de poder la cual pertenece a la famila COMPAQ, la fuente de poder es la encargada de brindarle energía a los demás elementos que componen la torre.
En está imagen podemos observar, otro componente de la torre muy importante llamado correa de datos, la cual tiene como función transportar datos o información requerida por el usuario.
En esta imagén podemos observar, la unidad de CD la cual está conectada a una correa de datos, la función de la unidad de CD es que a travéz de está se puede reproducir información la cual se encuntra almacenada en CD.
En está imagen podemos observar la BOARD o tarjeta madre junto con las tarjetas de video y audio, está tal vez es el componente más importante de la torre ya que es donde se localizan todos los demás componentes del PC, para bajar la board es reconmendable utilizar una manilla electromagnetica para equilibrar cargas y no afectar la board.
En esta imagen podemos observar, el procesador el cual pertenece a la marca intel una de las marcas mas reconocidas en el mundo, también podemos observar que es un pentium3, la principal función del procesador es manipular o procesar la información y ejecutar acciones o procesos necesarios en el sistema.
En esta imagen observamos, el ventilador el cual esta ubicado en la parte superior del procesador y tiene como función no dejar recalentar el procesaor ya que este realiza muchos procesos, por eso la ubicación del ventilador es encima del procesador.
Ahora hablaremos del proceso de ensamble el cual consiste, en armar y dejar tal como estaba la torre para esto temos que tener encuenta donde va cada cosa, en este proceso volveremos a usar nuestras herrramientas que como ya sabemos son los destornilladores de pala y de estrella.
DESENSAMBLE DEL DISCO DURO
1. abrir el disco curo mirar sus partes saber como se llaman, desarmasmos y armamos
2. disco duro IDE
*tarjeta madre
*el lector
* el CD
* el motor
*¨el iman
3. HERRAMIENTAS
* destornillador de torx
* velocidad
*806B/ 7200rpm/2M/ PATA).
* model: sp0842N
*samsung: rated: +12v/+sv
4. PROCEDIMIENTO
*quitamos los tornillos
*despues sacamos la tarjeta madre
*abrimos el disco duro
*destornillamos y sacamos el iman
*depues quitamos el motor y sacamos el CD
https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjOBHyfH0IEfBfRIJZodfgRbtolUVcxVygyIPHdV4Ly54rhGjgWiVEE0DNmSgHuM3oqHyFr4m5u0IiiQm4pGdRIltVCVa5xnpD62bSpjp11XtBYCNKVRqPJ_f172DTgGsxvi0-x4VVR3DE/s1600/hd.jpg
